Гармонические подшипники привода

Гармонические редукторы широко используются в различных передовых областях, таких как промышленная автоматизация и соединения рук робота, CSF14-3516 CSF17-4216 CSF20-5016 CSF25-6218 CSF32-8022 CSF40-9524 CSF50-12031 CSF65-16039 CSF14-3516 CSF17-4216 CSF20-5016 CSF25-6218 CSF32-8022 CSF40-9524 CSF50-12031 CSF65-16039 SHF14-3516A SHF17-4216A SHF20-5016A SHF25-6218A SHF32-8022A SHF40-9524A SHF50-12031A CSD-14 CSD-17 CSD-20 CSD-25 CSD-32 CSD-40 CSD-50 3E904KAT2 3E905KAT2 3E806KAT2 1000907AKIT2 3E907KAT2 3E809KAT2 1000809AKIT2 10008810AKT2 1000912AKT2 3E911KAT2 3E812KAT2 3E814KAT2 3E815KAT2 3E818KAT2 3E822KAT2 3E824KAT2 3E826KAT2 3E830KAT2 3E832KAT2 3E836KAT2 3E838KAT2 3E842KAT2 3E844KAT2 F14 F17 F20 F25 F32 М14 М17 М20 М25 М32 Φ20 Φ26, 11 Φ26,54 Φ27, 5 Φ30 Φ33,87 Φ33,896 Φ34 Φ34.52 Φ34.7 Φ35, 5 Φ38, 6 Φ40, 1 Φ41, 7 Φ41, 72 Φ41, 722 Φ42 Φ48 Φ48, 2 Φ48, 3 Φ49, 03 Φ49, 06 Φ49, 07 Φ49,073 Φ49, 08 Φ49.1 Φ49, 4 HDB80/110/16 HDB83/115/20 HDB90/120/18 HDB94/125/18.5 ХДБ 100/140/25 HDB104/142/21 ХДБ 120/160/24 HDB125/175/32 ХДБ 150/200/30 ХДБ 160/220/33 ХДБ 180/240/35 ГДБ 190/250/36 HDB220/300/45 HDB22/30/5 HDB22.79/28,8/3,8/4 ГДБ24/32/5 HDB25.2/34/6.3/6.05 HDB27/37/6 HDB30/40/6 HDB34/47/8 HDB35.8/48,2/8 ГДБ 37/50/8 HDB42/58/10 HDB45/60/9 HDB45,1/61,3/6,35/9 HDB48/63/9.5 HDB52/72/12 HDB59/79,8/8,6/11,8 HDB60/80/12 ХДБ 65/90/16 HDB72/95/15

Категория:

WhatsApp : +86-15095085275

Электронная почта: majunbearingfactory@gmail.com

Сообщение

Описание продукта

Гармонические редукторы широко используются в различных передовых областях, таких как промышленная автоматизация и роботизированные соединения, человекоподобные роботы, полупроводниковые жидкокристаллические производственные устройства, фотоэлектрическое оборудование, оптические инструменты и прецизионные станки. Он обладает такими характеристиками, как высокая точность вращения, высокая точность позиционирования, высокая жесткость, высокая стабильность, сверхмалый размер и сверхлегкий вес. Подшипник гармонического редуктора-это своего рода опорный подшипник для гармонического редуктора.

Подшипник гармонического редуктора в основном состоит из двух поверхностей. Гармонический редуктор оснащен перекрестными роликовыми подшипниками, которые делятся на две категории в зависимости от их применения: внешнее кольцо сплит, внутреннее кольцо интеграл (серия BCSF/BCSG) и внешнее кольцо и внутреннее кольцо интеграл (серия BSHF/BSHG). Тела качения представляют собой цилиндрические ролики, которые расположены в V-образной дорожке качения под углом 90 ° друг к другу. Эта конструкция позволяет одному подшипнику одновременно выдерживать осевую нагрузку, радиальную нагрузку и опрокидывающий момент, а также другие нагрузки во всех направлениях. Подшипник имеет высокую жесткость, точность вращения и композитную несущую способность.

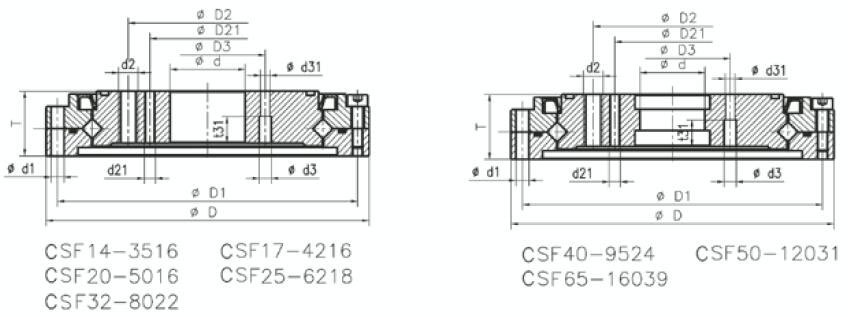

Номер подшипника	Д мм	Д мм	Т мм	D1 мм	D2 мм	D21 мм	D3 мм	N1-d1
CSF14-3516	9	55	16,5	49	23	14,5	15,5	8-φ 3.5
CSF17-4216	10	62	16,5	56	27	17,5	17,5	10-φ 3.5
CSF20-5016	14	70	16,5	64	32	24	19	12-φ 3.5
CSF25-6218	20	85	18,5	79	42	30	26	16-φ 3.5
CSF32-8022	26	112	22,5	104	55	40	34	16-φ 4.5
CSF40-9524	24	126	24	117	68	50	42	20-φ5
CSF50-12031	32	157	31	147	84	60	50	16-φ 5.5
CSF65-16039	44	210	39	198	110	80	64	20-φ 6.5
CSF14-3516	9	55	16,5	49	23	14,5	15,5	8-φ 3.5
CSF17-4216	10	62	16,5	56	27	17,5	17,5	10-φ 3.5
CSF20-5016	14	70	16,5	64	32	24	19	12-φ 3.5
CSF25-6218	20	85	18,5	79	42	30	26	16-φ 3.5
CSF32-8022	26	112	22,5	104	55	40	34	16-φ 4.5
CSF40-9524	24	126	24	117	68	50	42	20-φ5
CSF50-12031	32	157	31	147	84	60	50	16-φ 5.5
CSF65-16039	44	210	39	198	110	80	64	20-φ 6.5
SHF14-3516A	38	70	15,1	64	64	---	44	8-φ 3.5
SHF17-4216A	47	80	17	74	74	---	54	12-φ 3.5
SHF20-5016A	54	90	18,5	84	84	---	62	12-φ 3.5
SHF25-6218A	68	110	20,7	102	102	---	77	12-φ 4.5
SHF32-8022A	88	142	24,4	132	132	---	100	12-φ 5.5
SHF40-9524A	108	170	30	158	158	---	122	12-φ 6.6
SHF50-12031A	135	214	36	200	200	---	154	12-θ
CSD-14	11	55	16,6	42,5	16,1	13,9	2,6
CSD-17	11	62	16,6	49,7	16,1	13,9	2,6
CSD-20	16	70	18,3	57	17,8	15,6	2,6
CSD-25	20	85	23,4	73	22,9	20	3,3
CSD-32	30	112	24,5	95,3	23,5	20,9	3,5
CSD-40	32	126	29,1	109,6	28,1	24,6	4,4
CSD-50	44	157	34	138	33	29,4	4,5
3E904KAT2	25	4	18,8
3E905KAT2	32	5	24
3E806KAT2	40	6	30
1000907AKIT2	48,2	8	35,8
3E907KAT2	50	8	37
3E809KAT2	60	9	45
1000809AKIT2	61,8	9,5	45,7
10008810AKT2	63	9,7	48
1000912AKT2	80	12	60
3E911KAT2	57	75	12
3E812KAT2	60	80	13
3E814KAT2	70	95	15
3E815KAT2	75	100	15
3E818KAT2	90	120	18
3E822KAT2	110	150	24
3E824KAT2	120	160	24
3E826KAT2	130	175	30
3E830KAT2	150	200	30
3E832KAT2	160	220	35
3E836KAT2	180	240	35
3E838KAT2	190	250	40
3E842KAT2	210	280	45
3E844KAT2	220	300	45
F14	33896	6095	25,07
F17	41722	6,16	30,3
F20	49073	7,24	35,56
F25	61341	9015	45212
F32	79756	11,81	58928
М14	33896	6095	25,07
М17	41722	6,16	30,3
М20	49073	7,24	35,56
М25	61341	9015	45212
М32	79756	11,81	58928
Φ20	20	4	14,5
Φ26.11	26,11	4	19,9
Φ26.54	26,54	4	20,2
Φ27,5	27,5	4,5	20,4
Φ30	30	6	22
Φ 33.87	33,87	6,1/6,4	25
Φ 33.896	33896	6095/6,35	25
Φ34	34	5	25,5
Φ 34.52	34,52	5	26,2
Φ 34.7	34,7	5	26,2
Φ35.5	35,5	6	26,5
Φ38.6	38,6	6	28,4
Φ40.1	40,1	6	30,1
Φ41.7	41,7	6,2/6,7	30,24
Φ41.72	41,72	6,16/6,67	30295
Φ41.722	41722	5,16/6,68	30,3
Φ42	42	8	33
Φ48	48	8	35,5
Φ 48.2	48,2	8	35,5
Φ 48,3	48,3	8	35,9
Φ49.03	49,03	7,2/8,1	35,5
Φ49.06	49,06	7,2/8,1	35,55
Φ49.07	49,07	7,23/8,1	35,56
Φ49.073	49073	7,24/8,13	35,56
Φ49.08	49,08
Φ49.1	49,1	7,2/8,1	35,55
Φ49.4	49,4	8	36,6
HDB80/110/16	110	16	80
HDB83/115/20	115	20	83
HDB90/120/18	120	18	90
HDB94/125/18.5	125	18,5	94
ХДБ 100/140/25	140	25	100
HDB104/142/21	142	21	104
ХДБ 120/160/24	160	24	120
HDB125/175/32	175	32	125
ХДБ 150/200/30	200	30	150
ХДБ 160/220/33	220	33	160
ХДБ 180/240/35	240	35	180
ГДБ 190/250/36	250	36	190
HDB220/300/45	300	45	220
HDB22/30/5	30	5	22
HDB22.79/28,8/3,8/4	28,8	3,8	22,79
ГДБ24/32/5	32	5	24
HDB25.2/34/6.3/6.05	34	6,3	25,2
HDB27/37/6	37	6	27
HDB30/40/6	40	6	30
HDB34/47/8	47	8	34
HDB35.8/48,2/8	48,2	8	35,8
ГДБ 37/50/8	50	8	37
HDB42/58/10	58	10	42
HDB45/60/9	60	9	45
HDB45,1/61,3/6,35/9	61,3	6,35	45,1
HDB48/63/9.5	63	9,5	48
HDB52/72/12	72	12	52
HDB59/79,8/8,6/11,8	79,8	8,6	59
HDB60/80/12	80	12	60
ХДБ 65/90/16	90	16	65
HDB72/95/15	95	15	71

Возникновение фабрики

Shandong Naxiang Bearing Manufacturing Co., Ltd. была основана в 2010 году и является профессиональным производителем различных типов подшипников. Компания расположена в городе Линьцин, провинция Шаньдун, занимает площадь более 7000 квадратных метров и имеет современное производственное оборудование и технологически продвинутые производственные процессы.

Упаковка и доставка

Компания в основном производит подшипники общего назначения 0-9 и специальные подшипники для машин в различных отраслях промышленности и нестандартные подшипники, в том числе радиальные шарикоподшипники, конические роликоподшипники, наружные сферические подшипники и т. Д. Наши продукты широко использованы в минируя машинном оборудовании, станках точности, машинном оборудовании ткани, оборудовании папермакинг, сельскохозяйственной технике, автомобилях, мотоциклах, Электроинструменты, Главная бытовая техника и другие области, и они пользуются глубоким доверием и хорошо приняты клиентами.

Рекорд кота

Мы придерживаемся бизнес-философии «качество прежде всего, клиент прежде всего» и стремимся предоставлять клиентам высококачественные подшипниковые изделия.
